五軸加工中心都有哪五軸？

想要真正的了解五軸加工，首先我們要做的是要讀懂什么是五軸機床。五軸機床（5 Axis Machining），顧名思義，是指在X、Y、Z，三根常見的直線軸上加上兩根旋轉軸。A、B、C三軸中的兩個旋轉軸具有不同的運動方式，以滿足各類產品的技術需求。

五軸機床：一臺機床上至少有5個坐標，分別為3個直線坐標和兩個旋轉坐標

五軸加工特點：

a. 三軸加工機床無法加工到的或需要裝夾過長;

b. b.提高自由空間曲面的精度、質量和效率

2.五軸與三軸的區別; 五軸區別與三軸多兩個旋轉軸，五軸坐標的確立及其代碼的表示

Z軸的確定：機床主軸軸線方向或者裝夾工件的工作臺垂直方向?yàn)?/span>Z軸

X軸的確定：與工件安裝面平行的水平面或者在水平面內選擇垂直與工件的旋轉軸線的方向?yàn)?/span>X軸，遠離主軸軸線的方向?yàn)檎较?/span>

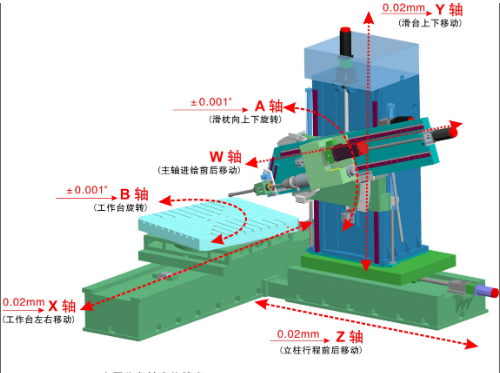

3.直線坐標X軸Y軸Z軸   旋轉坐標A軸、B軸、C軸

A軸：繞X軸旋轉為A軸

B軸：繞Y軸旋轉為B軸

C軸：繞Z軸旋轉為C軸

五軸聯動有什么組合的形式？

XYZ+A+B、 XYZ+A+C、 XYZ+B+C  三種形式五軸

五軸按主軸位置關系分為兩大類：臥式、立式

五軸按旋轉主軸和直線運動的關系來判定，五軸聯動的結構形式：

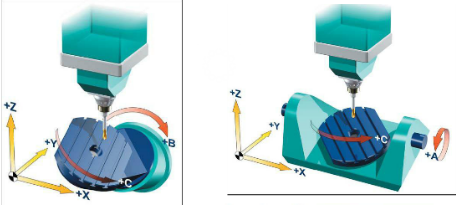

1.雙旋轉轉工作臺（A+B為例）

在B軸旋轉臺上疊加一個A軸的旋轉臺，小型渦輪、葉輪、小型緊密模具

2.一轉一擺  A+B   B+C剛性  精度高

3. 雙擺頭  工作臺大，力度大，適合大型工件加工，龍門式等。

東莞環球工業機械專業生產五軸加工中心，五軸深孔鉆等高端數控機床，歡迎您的咨詢！
