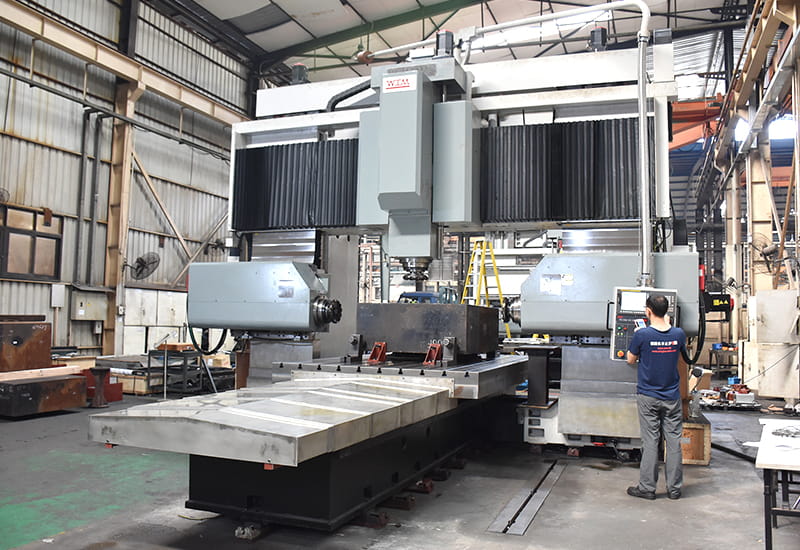

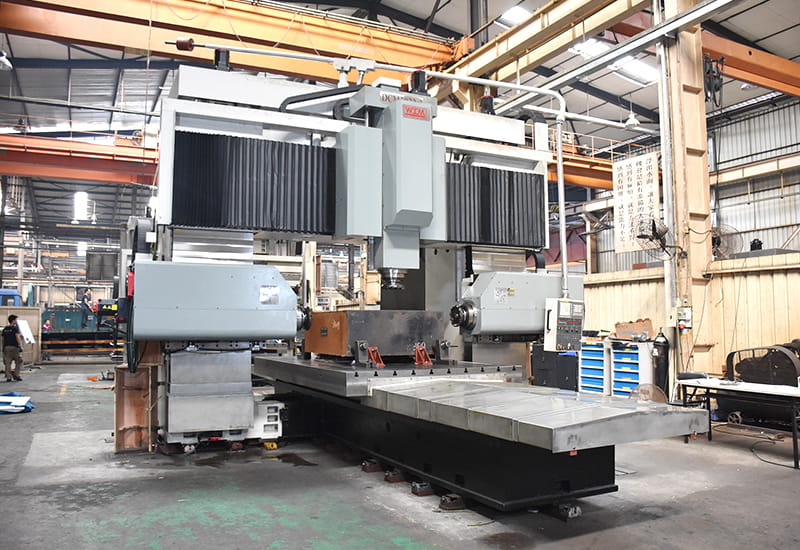

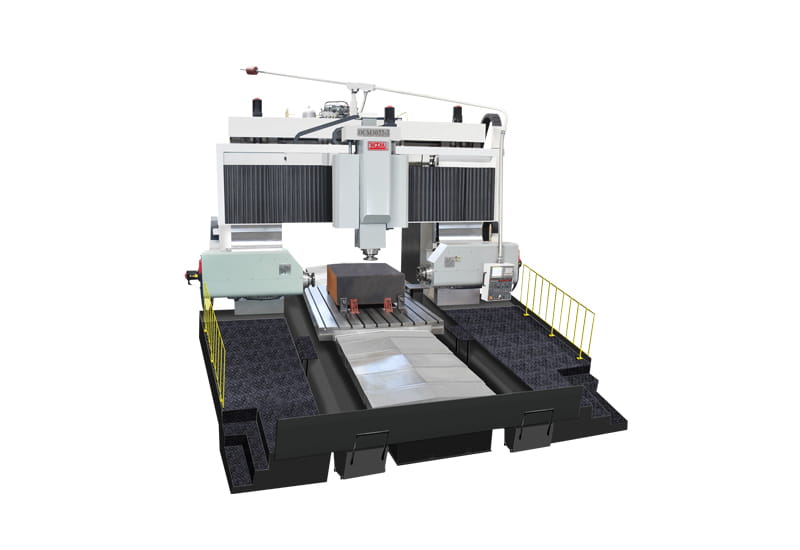

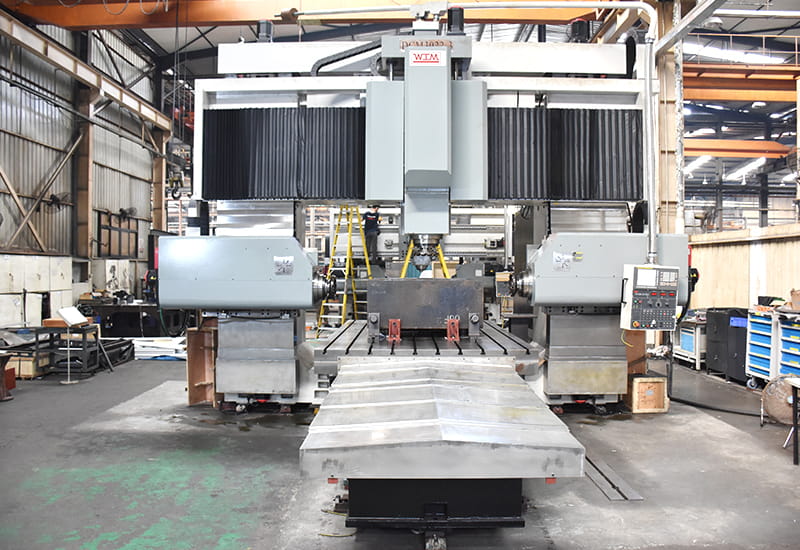

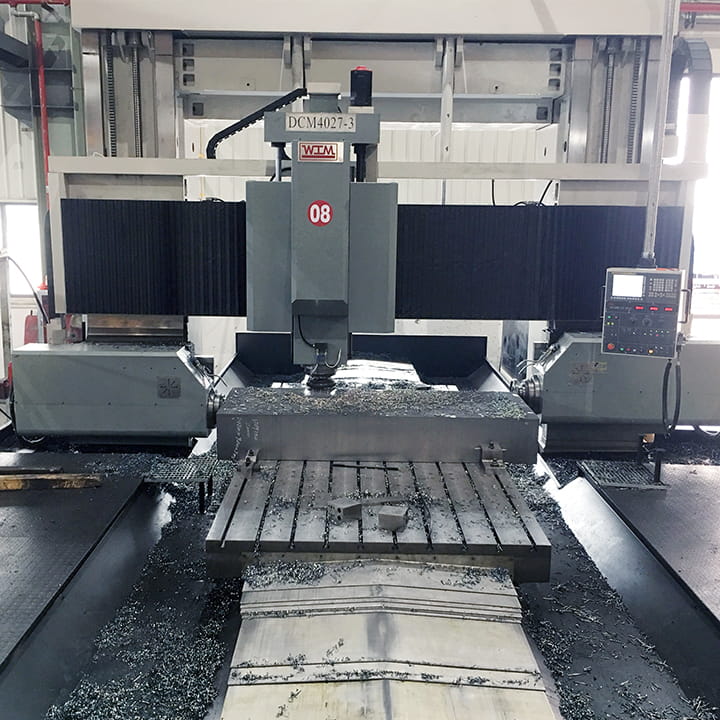

動梁式三頭龍門銑床

Double Column 3 Sprindle Milling Machine

DCM 數控動梁式三頭龍門銑床

“動梁式三頭龍門銑床”:?是具有龍門式框架和臥式長床身的數控銑床。動梁式三頭龍門銑床上可以用3把銑刀同時加工表面，加工精度和生產效率都比較高，適用于在成批和大量生產中加工大型工件的平面和斜面。動梁式三頭龍門銑床還可加工空間曲面和一些特型零件。
最大加工材料尺寸：長4000mm x?寬2700mm x?高1100mm；
銑削能力：600cc/min ? ? 刀盤最大直徑：400mm；
三頭龍門銑機床控制系統：FANUC 0i-MF。

相關視頻

下載文件

產品咨詢

機床特性

動梁式三頭龍門銑床

是具有龍門式框架和臥式長床身的數控銑床。動梁式三頭龍門銑床上可以用3把銑刀同時加工表面，加工精度和生產效率都比較高，適用于在成批和大量生產中加工大型工件的平面和斜面。動梁式三頭龍門銑床還可加工空間曲面和一些特型零件。
最大加工材料尺寸

長4000mm x 寬2700mm x 高1100mm。
銑削能力

600cc/min。
刀盤最大直徑

400mm。
三頭龍門銑機床控制系統

FANUC 0i-MF。

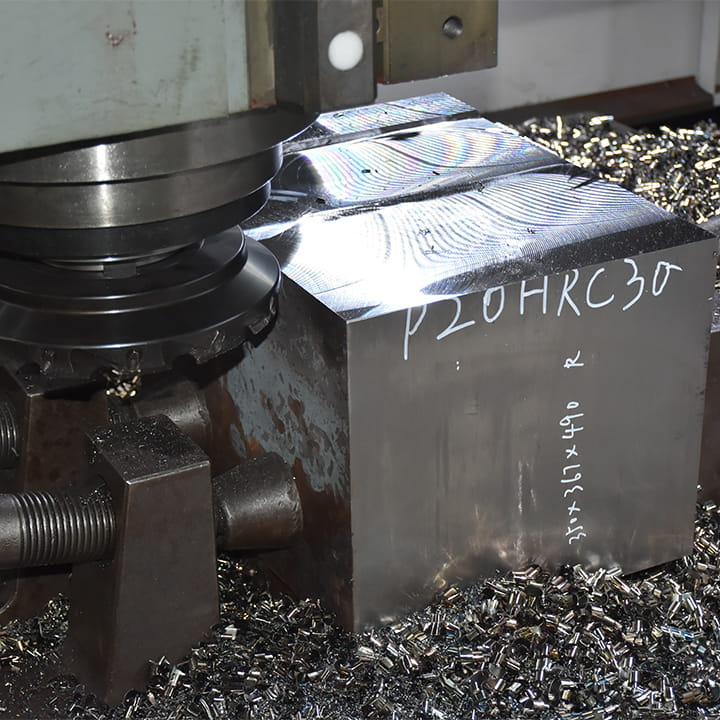

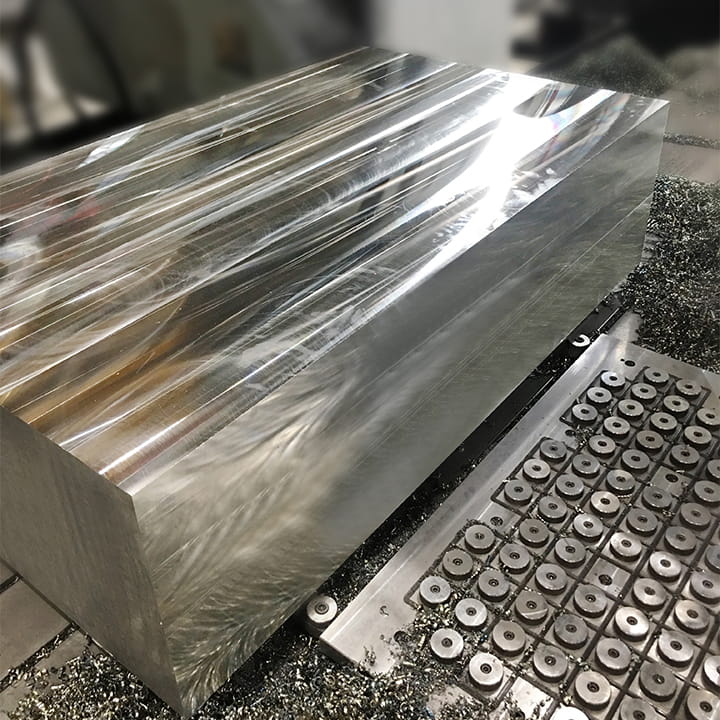

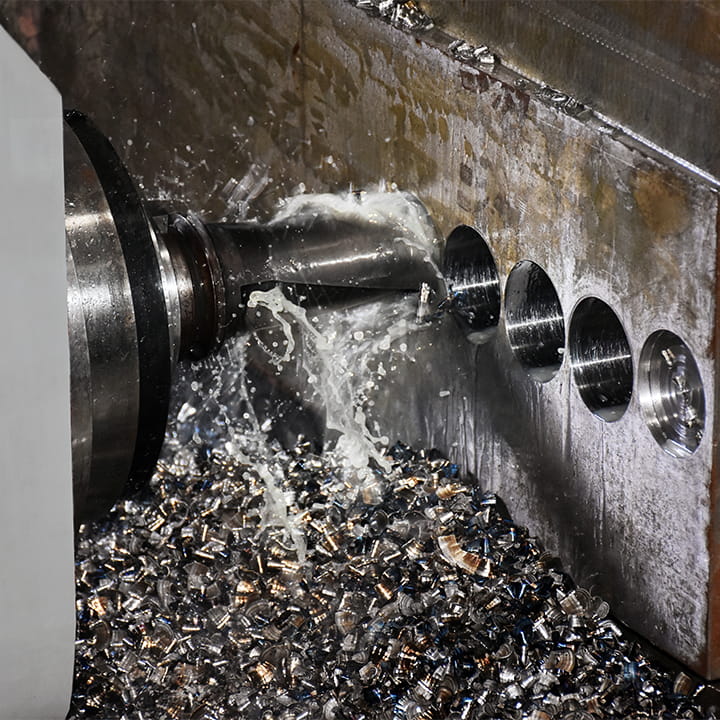

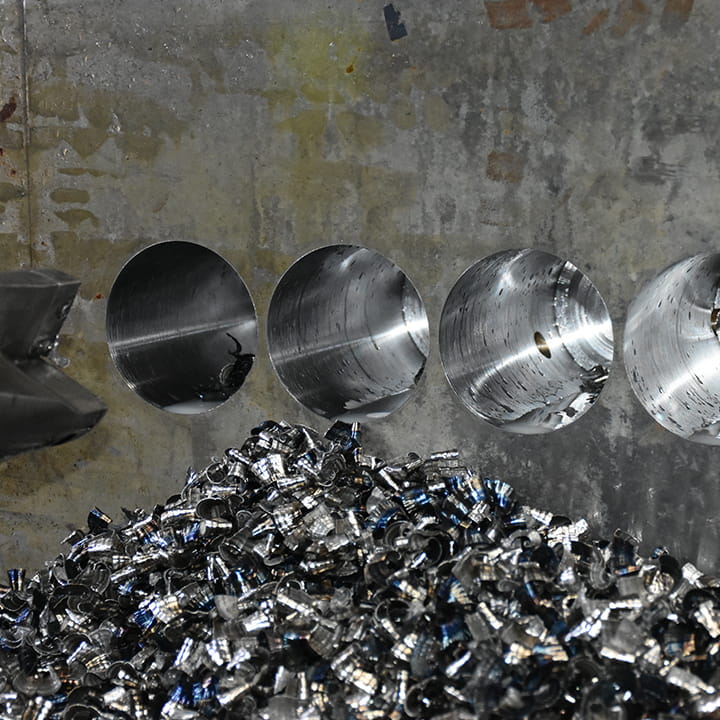

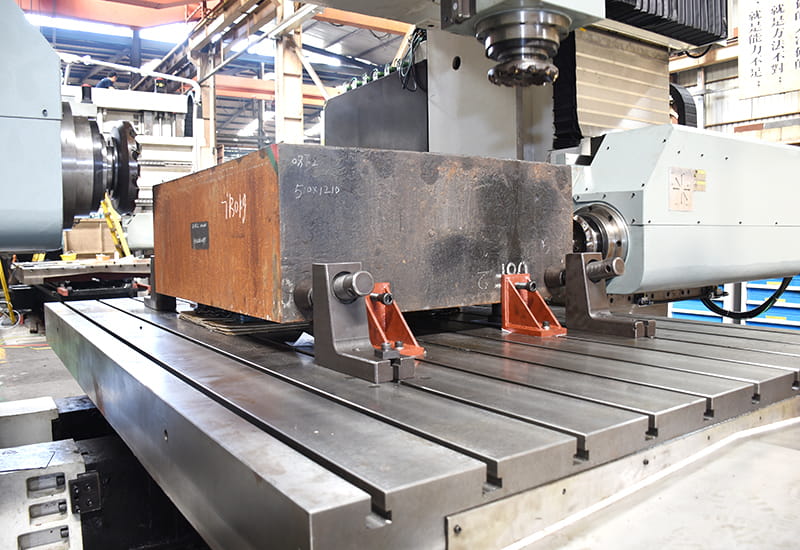

相關細節圖

查看所有圖片

規格參數

如出現表格顯示不完整時，請左右劃動表格查閱

動梁式三頭龍門銑床	單位	規格參數	DCM3022-3	DCM4027-3
加工能力	最大加工尺寸(長X寬X高)	mm	3000X2200X1100	4000X2700X1100
	銑削能力	cc/min	600	600
	刀盤最大直徑	mm	400	400
加工行程	X軸行程(工作臺行程)	mm	3000	4000
	Y軸行程(立銑頭左右行程)	mm	2300	2800
	Z軸行程(立銑頭上下行程)	mm	475	475
	W軸行程(橫梁上下行程)	mm	780	1180
	B軸 V軸(水平銑頭水平方向行程)	mm	625	625
	A軸 U軸(水平銑頭上下方向行程)	mm	850	1250
	水平主軸中心線至工作臺面距離	mm	120~970	120~1370
	兩水平主軸鼻端之間的距離	mm	1160~2410	1660~2910
	垂直主軸鼻端至工作臺面距離	mm	75~1300	75~1700
加工速度	主軸端形狀	/	F60	F60
	主軸轉速	rpm	50~1000	50~1000
	快速進給	m/min	XYZ 8m/min	XYZ 8m/min
	快速進給	m/min	WABUV 5.7m/min	WABUV 5.7m/min
動力參數	主軸伺服電機	kW	30/37(30min)x3個	30/37(30min)x3個
	X軸進給伺服電機	N.m	40	40
	Y軸進給伺服電機	N.m	30	30
	Z軸進給伺服電機	N.m	40	40
	W軸進給伺服電機	N.m	30x2個	30x2個
	B軸 V軸進給伺服電機	N.m	30x2個	30x2個
	A軸 U軸進給伺服電機	N.m	40x2個	40x2個
	機床總功率	kW	130	130
其他	工作臺尺寸	mm	3500X2000	4500X2000
	工作臺負重	ton	40	50
	機床外形尺寸(長X寬X高)	mm	8000X6200X5100	10000X6700X5100
	機床總重量	ton	65	73
	機床控制系統		FANUC 0i-MF	FANUC 0i-MF
